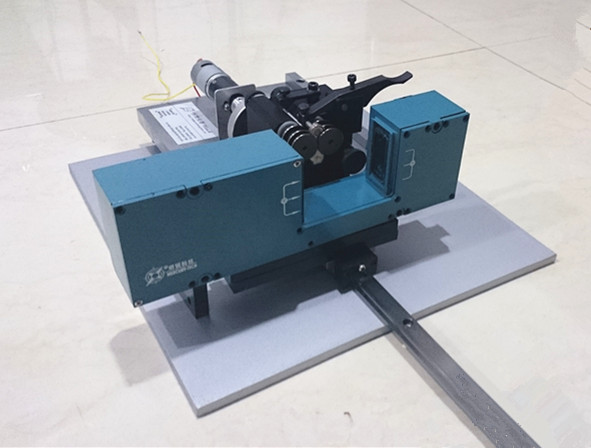

鉆頭檢測儀 LDM-1020

一、概述

   LDM1020外徑測控裝置是采用激光掃描原理進行非接觸在線測量的高精度測控裝置，主要應用于各種工件、管材、線材、玻璃管等加工工件的外徑和尺寸測量。配以輔助裝置可用于各種回轉體的錐度、圓度、軸向跳動等的測量。

二、性能指標：

測量范圍及精度(單位為mm)：

產品名稱

激光測徑儀

型號：LDM20

測量范圍：0.1-20mm

精度：±0.0005

測量方式：激光掃描法

激光器：紅色可視半導體激光器

激光器輸出功率：〈2mW

工作電壓：～220V±15％   50--60Hz

工作溫度：－10～40℃

環(huán)境濕度：<85％RH

工作方式：連續(xù)

耗    電：<30W

外形尺寸：測量頭(不含支架)　500mm(長)X120mm(寬)X55mm(高)

三、顯示控制單元(型號:DDC-7200):

與測徑儀配合使用，遠程顯示和控制。

適用于直流電機、變頻調速電機、電磁調速電機、整流子電機。

使用本控制器，可以根據外徑的變化控制擠出機或牽引機速度，使外徑在公差范圍內，提高產品質量，降低消耗。

★可連接PLC、工控機、專用控制器。

★可配PROFIBUS-DP轉換器與進口設備連接。

★對擠出機和牽引機進行自動反饋控制。

★超差報警輸出

◆通信距離:>500m

◆輸出電壓:±10V

◆RS232/RS485通信接口

◆可設定控制擠出機或牽引機
